6LR8 배운대로 따라하기

RSY
조회 수 6444 댓글 8

6LR8 배운데로따라하기입니다

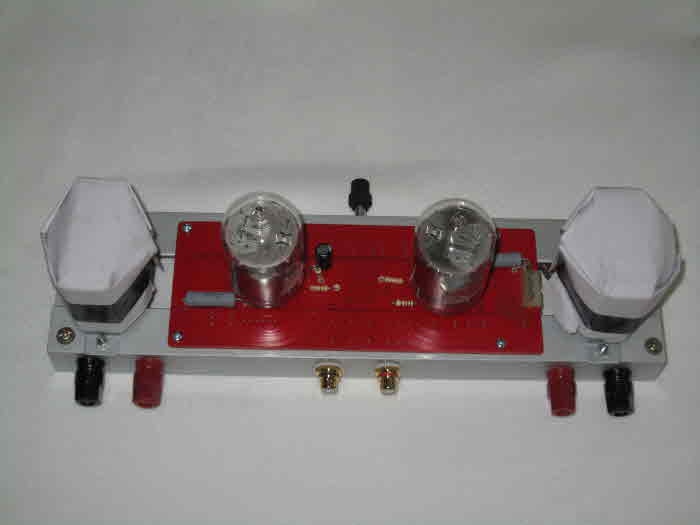

이제 세상은 개성이고 독창성인것 같습니다꾸미기_IMG_0042.JPG 꾸미기_IMG_0043.jpg

  • ?
    RSY 2012.09.13 10:10
    치마올리니 부끄럽네요 제가 테어나긴 시간이좀 남아있습니다
    제변신 지켜봐주실거죠
  • ?
    J-앨범 2012.09.13 11:42

    잘 만드셨습니다.

    그냥 이 디자인으로 정식 케이스 만들어도 좋겠습니다. 전원 분리형이겠네요.

    디자인에서 연상되는 것이 있는데요. 꽃게입니다.


    그리고 지금 구리 알선을 스피커 빨간색에 연결하셨네요.통상 빨간색은 신호 Out으로, 검은 색은 그라운드로 하거든요. 정해진 것은 아닌데 관습이란게 있거든요.나중에 혼돈 방지를 위해서라도 한번 수정을 해 주시는게 좋지않을까 생각합니다.



    그리고 저항은 일반 탄소저항을 사용하셨네요?  오차가 좀 있으니까 비슷한 것으로 골라 좌,우 채널 사용하시면 좋겠습니다.

  • ?
    RSY 2012.09.15 05:55
    전압측정 3극관 케소우드1`8V 플레이트 109V
    5극관 케소우드 26V 플레이트 209V B+245V
    음악들어면서 측정한것입니다
  • ?
    J-앨범 2012.09.15 14:53
    초단,출력단 별로 케소이드 전압,케소드 저항, 케소드 전류 이렇게 정리해 보시겠습니까?
  • ?
    RSY 2012.09.15 15:13
    초단 캐소우드 전압 1`8V 케소우드 저항 1K 케소우드 전류1`8ma
    출력단 캐소우드 전압 26V 케소우드 저항 360 케소우드 전류 72`2ma
    맞는지모르겠습니다 직류 전압이니까
  • ?
    J-앨범 2012.09.15 18:03
    KDK님 말씀을 인용합니다
    "출력관 전류 60-70ma 로 유지 하면 좋습니다."
    "Plate 207V 하고 Vg= -23v 의 교차점이 동작점입니다"
    동작에는 이상이 없지만 출력관 캐소드 전류를 약간만 낮추어 보시지요.
  • ?
    RSY 2012.09.16 06:27
    내일 일요일 입니다 자영업 딱히 일요일 없지만 또 태풍도 온다니까 집에서 전압
    플레이트 전류조정해보겠습니다
  • ?
    RSY 2012.09.16 19:07
    플레이트 (케소우드~플레이트)200V
    케소우드저항330옴에 20V나옴니다 60ma
    전체적으로 전압조정후전압 약하게나옵니다
    B+에390옴 저항2개병렬연결하여조정하였습니다
    저항넣고난뒤에 AC 잡음 현저히줄었습니다
