SMPS용 보조전원

조회 수 348 댓글 11


PFC에  포함될 보조전원   +18V   +12V  두 가지 출력입니다.  Fly back 방식의 TI사 UCC28911 chip을 사용하였습니다.  1차측에 보조전원으로 출력된 +18V는  레귤레이터를 통해 +15V 로  만들어 PFC Control IC 들에 공급합니다. 2차측 출력은 LLC 2차측 전원으로 사용합니다.

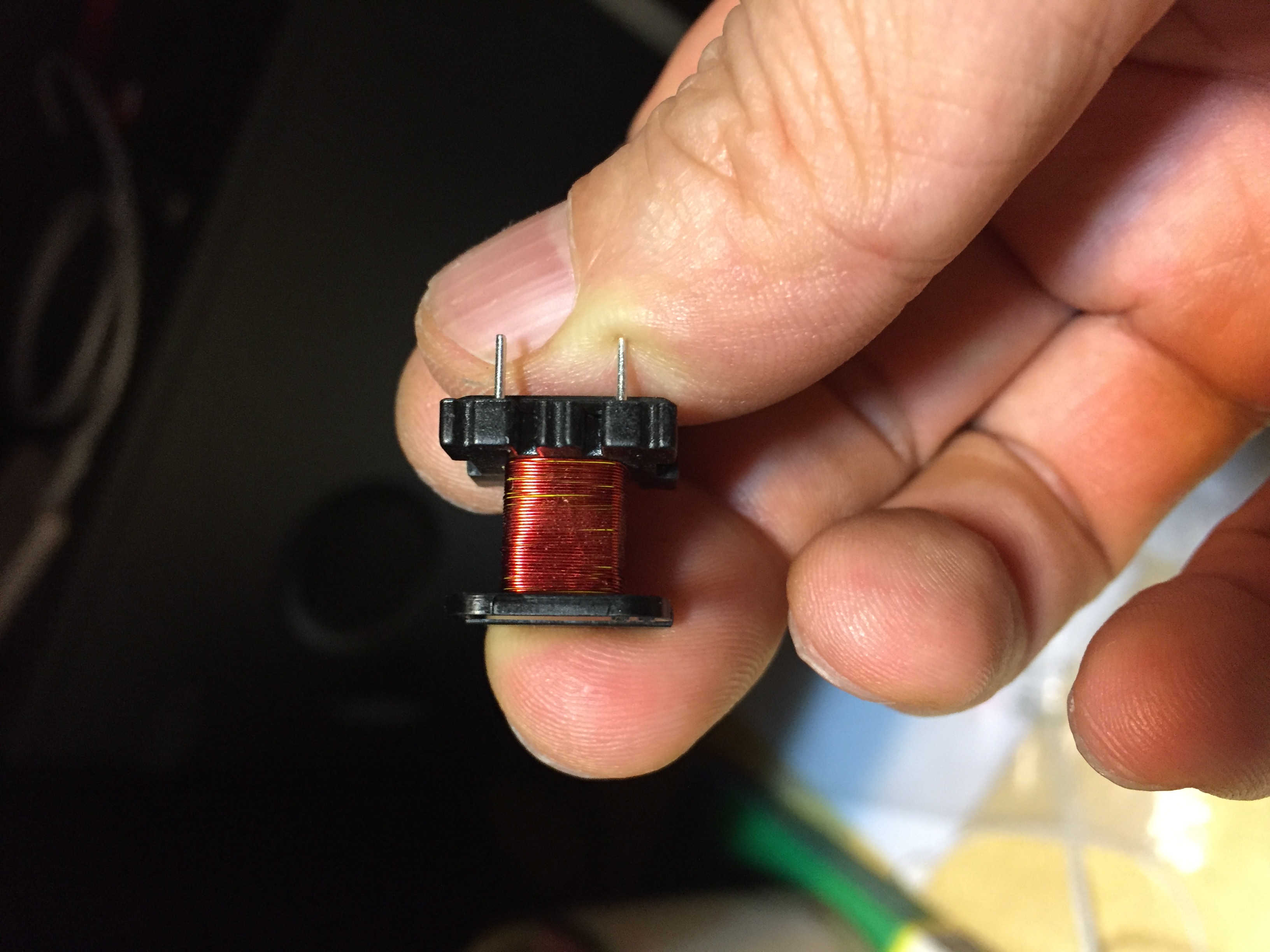

EE1916S 소형 트랜스에 1차 80T  0.18mm   , Aux  0.24mm 16T  , 2차측은 0.1x20 Litz  10.6T 을 사용하였습니다.    Gap 0.05mm == 1mH (1차측)  정도로  조정합니다.

권선비율은 Nps = 7.5 Npa = 5 정도입니다.  1차 권선후 보조전원 권선 사이에 차폐실드를 합니다.








  • profile
    마요 2023.03.05 08:07

    이것을 제대로 배워야 했어는데....

    아쉽습니다.

    전엔 전원 트랜스 감는게  재미있었는데...



  • profile
    마요 2023.03.05 08:27

    금동님 !  100W  AMP  용  SMPS  강의한번 다시 하시죠...

    수강생이 없을라나????

  • profile
    금동 2023.03.07 05:14

       한 분만 더 모이면 같이 만들어 보죠 ..   마침 저도 한개 만들 일이 생겼습니다..ㅎ

  • profile
    마요 2023.03.08 04:28

    감사합니다.

    누군가 함께 했어면 합니다.



  • profile
    KDK 2023.03.10 11:34

    마요님이 2인 약할로 참여하십시요. 필요하다면 제이름 사용해도 됩니다.

  • profile
    마요 2023.03.13 01:04 Files첨부 (1)

    저기....박사님!!

    여기 시골로 이사오고 보니  FM 라디오 청취가 어려운데...

    아주 간단한  라디오 안테나 "회로도" 하나 주실래요.



    인터넷에 떠돌고 있는   야기 안테나 . 루프안테나 등등 무수히 많은데...

    뭘 만들어야 할지  감이 없어요,.



    어느 사이트에 갔뜨니  설명은 없고 자랑만 하고 있어  이해가 불가능 했습니다.급전부.jpg

    급전부 라고 하는데.....

    라디오 사이트 에서 가져 온것이데. 그림만 있고 이해 할수있는 설명이나 회로도가 없어 박사님께 부탁 드립니다.

  • ?
    kws 2023.03.10 17:46

    안녕하신지요?
    저도 물론 참여합니다.

  • profile
    금동 2023.03.11 20:12

    그럼 성원이 되었으니 같이 만들어보시죠.  우선 1차측 필터 -> 정류 -> 보조전원 까지 만든 다음,  KWS 님이 만들어주신 FSFR2100용 보드를 이용하여 100W 정도 출력되는 전원을 만들어가는 거로  하겠습니다.

  • profile
    마요 2023.03.12 06:55

    감사합니다...

    요즘 직업이 일용직이라 시간이  많이 없지만  열심히 함 해보죠...



  • profile
    마요 2023.03.12 06:57

    FSFR2100용 보드  이런 보드가 있었나요?



  • ?
    이지오디오 2023.03.17 18:48
    http://www.my-audiolab.com/KYJ_Lab/87142 참고 하세요.
