진공관에있어서 플레이트 전압을 일정하게두고 그리드전압을 바꾸면 플레이트 전류가변화한다
그리드전압 일정하게두고 플레이트전압바꾸면 플레이트전류 변한다
이두경우 플레이트전류변화를주는데 필요한 플레이트전압변화 와 그리드전압변화의비가 증폭정수라함
일정한 플레이트전압에 있어서그리드전압에대한 플레이트전류의변화의비율을 상호콘덕턴스라함
그리드 전압을 일정하게했을경우 플레이트전압의변화와 이것에의한 전류의변화의비를 플레이트저항 또는 내부저항이라함
증폭정수 =뮤
상호콘덕턴스=모우
플레이트저항=옴
증폭정수(->증록율) 에 대한 정의는 잘 이해가 안됩니다.
증폭률=정폭정수=그리드전압변화에 따른 플레이트전압변화 로알고있습니다
"플레이트전류변화를주는데 필요한" 이란 용어는 제가 처음봐서 질문드렸습니다.
RSY님 !
2번째 숙제 포함 http://jalbum.co.kr/KDK_01/4863 참조하셔서 게시판 내용 반영하시고요
수식 타이핑 하시기 힘드실 건데 종이에 적어 사진을 올리셔도 좋습니다.
KDK님 말씀처럼 특성표에서 나온 정수이므로 그래프와 함께 답을 찾는 것이 좋겠습니다.
KDK님 스코프상에 증명된 그래프 보았습니다
Ep_Ip특성곡선
진공관의삼정수사이에는 증폭률=상호콘덕턴스*플레이트 저항라는 식이된다
이식을옴의법칙처름 사용하여 상호콘덕턴스밒 플레이트저항을 구할수있다
"곡선이 급할 수록 u는 커진다" 에 대한 부가 설명을 부탁드립니다.
Ep-Ip 특성곡선에서의 의미를 설명해 주십시오.
플레이트 전류가 일정하면 그리드전압에대한 플레이트전압변화 입니다
적은그리드전압변화로 플레이트전압크게변화 시키면 증폭률이크다는겁니다
"Ep-Ip 특성표에서 증폭률이 커지면 ( ) 이 커지고 , 증폭률이 작으면 ( )이 작아진다." 에서
( ) 안에 들어갈 말이 무엇인지를 질문드린 것이었습니다. (답: 그리전압 곡선 간 간격)
저도 RSY님께 문제를 드리면서 3정수를 다시 한번 곰곰히 생각해 보았습니다.
제가 링크한 KDK님의 글도 여러번 읽었습니다.
저는 처음에 3정수정도는 별것이 아니라고 생각했읍니다.
익히 진공관 앰프를 시작하면 처음 접하게 되는 것이 3정수에 대한 이야기이므로
이에 대한 질문은 아주 가겹게 생각했었습니다.
저는 KDK님의 위 그림만큼 3정수의 의미를 잘 가르켜주는 것이 없다고 생각합니다.
3정수를 설명하는 그림에서 2정수만 있는 이유도 KDK님의 글에 있습니다.
"경사"란 말은 rp에 있어 의미가 있는 것같습니다.
그래서 다시 질문을 드린겁니다.
Ep- Ip 특성곡선
그리드전압변화 에따라서 전압전류가바뀌며 마이너스전압으로 갈수록 전압이높아져야 같은전류를
얻을수있다 2V마이너스 전압으로 일정하게낮아지면 특성곡선은 수직을Ip 수평을 Ep특성곡선을 긋는다면 일정간격으로
나선이 그어질것이다 2V낮아진 나선 사이간격 즉 플레이트전압변화가 증폭률이다

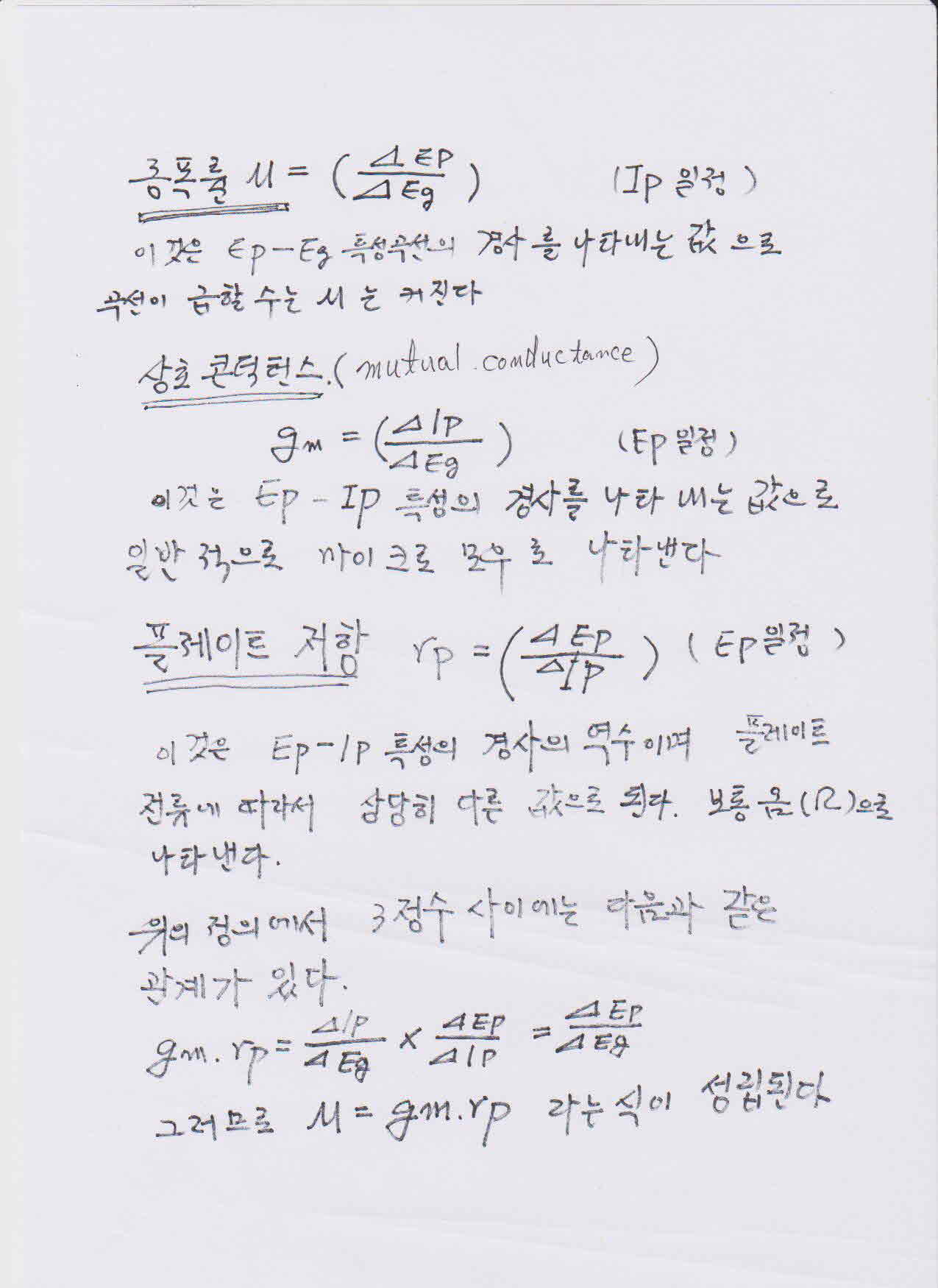

본문내용 위의식에다나와있습니다
싸인펜으로된 내용 이 어렵게설명한부분을 다함축하고있습니다
위의수식 삼각형은 변화를 나타냅니다
플레이트저항 혹은내부저항 말씀이신것같은데
플레이트전류가크지면 내부저항이 적어지고 증폭률은 높아진다
라고 생각됩니다
실제로 진공관 설계 혹은 고를떄 증폭률을 따지지만 증폭률 의미속에 내부저항
rp 가내포되어 있다고 생각되어집니다
잘 이해가 안됩니다. 구체적인 수식으로 나타내 주실 수 있습니까?
증폭률 속에 Rp가 포함되어 있는 것에 대해 좀 풀어서 설명 부탁드립니다.
그리고 본문의 증폭률에 대한 정의는 수정을 해 주시면 좋겠습니다.
본문에는 "플레이트전류변화를주는데 필요한 플레이트전압변화 와 그리드전압변화의비가 증폭정수라함" 이라 하셨고요 댓글중에는 "플레이트 전류가 일정하면 그리드전압에대한 플레이트전압변화 입니다"라고 하셨습니다.
같은내용입니다 상황이 바뀌었을 뿐인내용같습니다
J-앨범님이 지적해주시면 공부하도록 하겠습니다
커진다가 잘못된것갔습니다 크다 로정정 해야될것같으며 그리고 뒤의 증폭 률 속에 Rp가 포함되어있다가설명이부족합니다
증폭률이 내부저항과 관계가있다로생각됩니다
위내용 Ep-Ip특성곡선 아니고 EP-Eg 특성입니다
그리고 공식 mu=gm .rp 를짧은지식으로 말한것입니다
다시 한번 천천히 생각해보시고 내용을 정확하게 정리해 주시면 감사하겠습니다.
저도 이번에 RSY님의 글을 보면서 3정수를 다시 검색해 보고 고민해 보고 생각해 보면서
모르던 것을 더 알게 되었습니다.

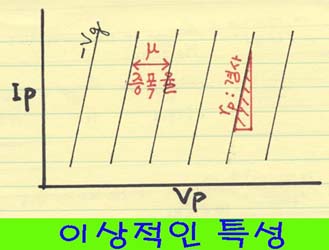

특히 KDK님의 "이상적인 특성" 그림을 이번에 다시 보고는 3정수에 대해 좀더 명확하게 되었습니다.
이전엔 그 그림이 너무 단순하고 쉬워 보였기 때문에 눈으로 보기만 했거든요.
생각할 것이 많은 그림이고 아직도 머리속에 넣어 놓고 틈만 나면 생각해 보고 있습니다.
RSY님 "이상적인 특성" 그림에 답이 있습니다.
위의 글에서 3 정수 이해 못 하시고 혼동하고 있는 것 같습니다.
수학에서 독립변수- independent variable 이란 말을 들어 보셨나요?
모두가 받아 드리고 있지만 3 정수라고 해서 혼동이 오는것 같습니다.
독립변수는 v/i 특성표에서 보듯이 2개 뿐입니다.
gm 은 도표에서 안보이는 제3의 종속 정수로 rp 하고 mu 가 만드러준 것입니다
(엄밀히 수학적으로 는 3정수의 어느 하나를 종속 변수로 간주 할수있습니다)
삼정수의 관계공부좀 더하겠습니다
